TEMA 2

 PRACTICA 1

RESISTÈNCIES VARIABLES. Potenciòmetre i L.D.R.

Muntatge 1

1)Conecto el potenciómetro en serie con la resistencia de 10K.

2)Coloco el voltímetro 1 para medir el voltaje entre los extremos del potenciómetro y anota el rango inicial.

3)Vario los valores de la resistencia fija para obtener un intervalo de voltaje en el potenciómetro de entre 0 y 2 V.

El valor de la resistència 1=10kΩ

 El valor de la resistència 2=35kΩ

Muntatge 2

1)Munto un divisor de tensió amb la L.D.R. i la resistència fixa
de 10 K.

2)Col·loco el voltímetre 2 entre els extrems de la
fotorresistencia.

3)Poso la llum que incideix sobre la LDR al mínim.

4)Poso la llum al màxim.

La luz al mínimo=8.52V

La luz al máximo=434mV

Voltaje en el que trabajará la LDR se 8.52V-0.434V

MUNTAGE 1
ABRIR EL VIDEO

Cuando giramos el potenciómetro para aumentar los voltios, suben hasta 4.5V porque tenemos una resistència de 10K.

 MUNTAGE 2

ABRIR EL VIDEO



Cuando una gran cantidad de luz entra en el LDR disminuyen los voltios.

Cuando la luz no llega al LDR, el numero de voltios aumenta.



PRACTICA 2

 CONDENSADORS CERÀMICS I
ELECTROLÍTICS



Cuando movemos el control deslizante del interruptor, los amperios aumentan y disminuyen dependiendo de la posición del control deslizante.

Practica 2

PRÀCTICA 3

JUGANT AMB UN TRANSISTOR



PULSADOR	Vce	Ib	Ic	β=Ic/Ib
OFF	7.60V	0A	0A	0A/0A=0
ON	1V	0.0434mA	12.7mA	12.7mA/0.0434mA=292.6

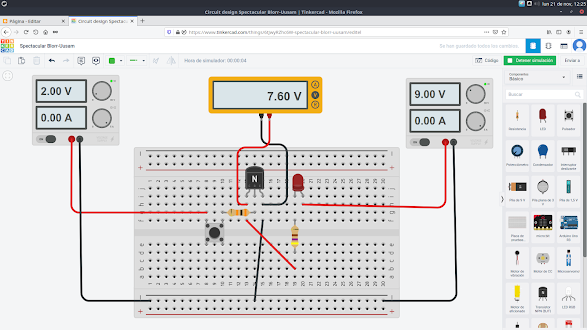

En esta práctica utilizamos nuevos elementos: fuentes de alimentación, transistor NPN(BC548), pulsador N.O.  Cuando no usamos el pulsador, el valor de voltios es 7.6V y el valor de amperios es 0A.  Cuando presionamos el pulsador el valor del voltio es 1V y el valor del amperio es 43.4uA, 12.7mA.



 PRÀCTICA 4

CONSTRUIM UN TEMPORITZADOR



Constant de temps de descàrrega del condensador

 5*1800*10^-6*150=1.35s



Resistència de 10K

Constant de temps de descàrrega del condensador

5*10000*10^-6*150=7.5s







PRÀCTICA 5:CIRCUIT RECTIFICADOR



 Este circuito se utiliza en muchos dispositivos modernos, como un ordenador. Si usamos un circuito sin condensador, entonces aparece un gráfico ondulado en la parte positiva.  Si usamos un circuito con un condensador, aparece un gráfico discontinuo.





PRÀCTICA 6:CIRCUIT DETECTOR

D’IL.LUMINACIÓ
